UMBRA H1N63-50B3 UMBRA Groub丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1N系列(直径06-160)
- 类型:
- 属性: UMBRA H1N63-50B3 UMBRA Groub丝杆，-UMBRA H1N63-50B3 UMBRA Groub丝杆-UMBRA H1N63-50B3 UMBRA Groub丝杆 UMBRA滚珠丝杆主要由丝杠、滚动珠子和螺母组成。当丝杠旋转时，滚动珠在丝杠和螺母的沟槽之间滚动，带动螺母作直线运动。由于滚动珠的接触是点对点的，所以丝杠和螺母之间不存在直接接触，大大降低了摩擦和磨损。 UMBRA H1N63-50B3 umbra滚珠丝杠 作为umbra滚珠丝杠的国内代理，我们致力于将这一顶尖技术引入中国市场，为国内用-UMBRA H1N63-50B3 UMBRA Groub丝杆--UMBRA H1N63-50B3 UMBRA Groub丝杆-
UMBRA H1N63-50B3 UMBRA Groub丝杆 产品参数

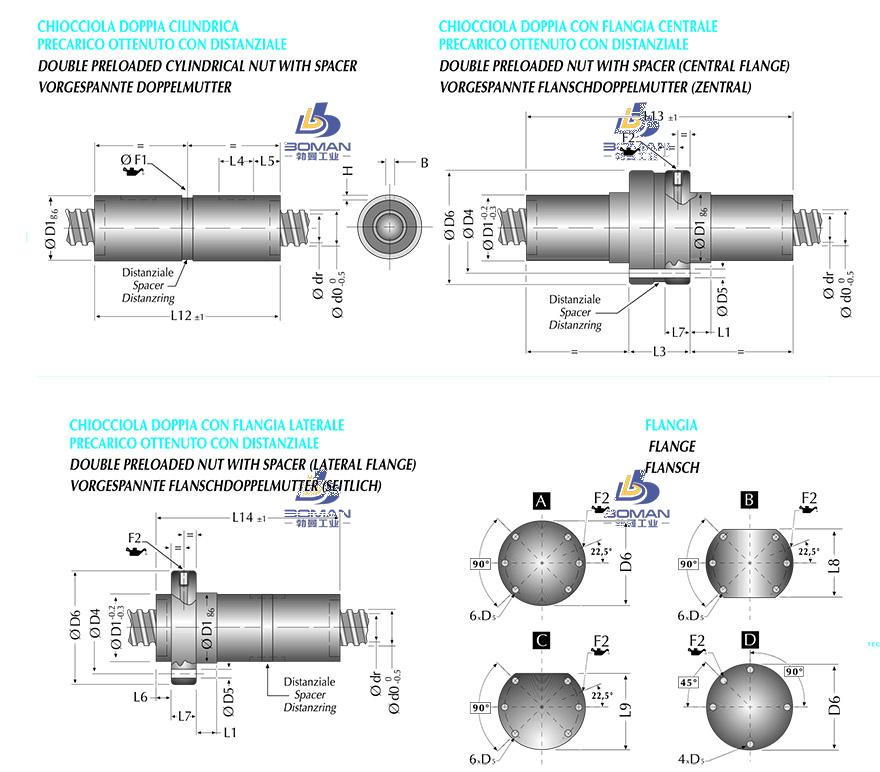

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 50 |
|
| 丝杠轴底径 | 55.6 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 8.731 |
|
| 精度等级 | ||
| 螺母直径 | 100 |
|
| 法兰直径 | 140 |
|
| 螺母长度 | 191 |
|
| 螺母安装 | PCD | 120 |
| 额定动负载 | CaN | 122700 |
| 额定静负载 | C0aN | 104200 |
| 有效圈数 | 3 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 13,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 729 |
UMBRA H1N63-50B3 UMBRA Groub丝杆此型号部分数据来源于NSK W3204SS-3ZY-C5Z5 nsk滚珠丝杠导轨特点
